คำอธิบายผลิตภัณฑ์
ซีรีส์รุ่น: OMLA-MAR-316 (ซีรีส์มารีน)
หากคุณกำลังมองหาสายเคเบิลเกรดเชิงพาณิชย์และทางทะเลที่มีความเสถียรของโครงสร้าง พื้นผิวเรียบ และความต้านทานแรงดึงที่ดีเยี่ยม ลวดสลิงสแตนเลสขนาด 1x19 เป็นตัวเลือกที่แนะนำเป็นอย่างยิ่ง ผลิตขึ้นโดยการบิดลวดสแตนเลส 19 เส้นในรูปแบบ "1+6+12" ในการผ่านครั้งเดียว ส่งผลให้ลวดสลิง-เกลียวแข็ง-เส้นเดียวมีขนาดกะทัดรัดและทนทานต่อการเสียรูป มีการใช้กันอย่างแพร่หลายในการใช้งานต่างๆ เช่น สายเคเบิลสถาปัตยกรรม สายเคเบิลราวกั้น สายเคเบิลแขวนสะพาน และโครงการวิศวกรรมภูมิทัศน์
คุณสมบัติที่สำคัญของการก่อสร้าง 1x19
การยืดตัวน้อยที่สุด
เส้นเกลียวที่บิดแน่นส่งผลให้มีการยืดตัวน้อยที่สุดภายใต้น้ำหนักบรรทุก ทำให้เหมาะสำหรับระบบเคเบิลที่ต้องการความเสถียรของมิติ (เช่น สายเคเบิลราวกระจก)
ความต้านทานแรงดึงสูง
สำหรับเส้นผ่านศูนย์กลางเดียวกัน โดยทั่วไปการกำหนดค่า 1x19 จะให้ความต้านทานแรงดึงสูงกว่าโครงสร้างขนาด 7x7 หรือ 7x19
พื้นผิวเรียบโค้งมน
สายไฟด้านนอกที่จัดวางสม่ำเสมอไม่กีดขวางวัตถุ ให้ความรู้สึกเรียบลื่นและรูปลักษณ์ที่ดูสะอาดตา
ทนต่อการสึกหรอได้ดี
โครงสร้างที่กะทัดรัดและแน่นหนาทำให้ทนทานต่อการสึกหรอมากขึ้นเมื่อวิ่งผ่านปลอกหรือมู่เล่ย์แบบตายตัว (แม้ว่าจะยังไม่แนะนำให้ดัดงอบ่อยๆ)
พารามิเตอร์เส้นผ่านศูนย์กลางที่เลือก
| เส้นผ่านศูนย์กลาง (มม.) | ความต้านทานการแตกหัก (kN) - 304 | น้ำหนัก (กก./100 ม.) |
|---|---|---|
| 2.0 | 2.45 | 1.52 |
| 3.0 | 5.50 | 3.42 |
| 4.0 | 9.78 | 6.08 |
| 5.0 | 15.30 | 9.50 |
| 6.0 | 22.00 | 13.68 |
| 8.0 | 39.20 | 24.32 |
| 10.0 | 61.25 | 38.00 |
| 12.0 | 88.20 | 54.72 |
ค่าข้างต้นใช้สำหรับการอ้างอิงเท่านั้น ประสิทธิภาพที่แท้จริงขึ้นอยู่กับรายงานการทดสอบจากโรงงาน Solite มีเกรดความแข็งแรงพิเศษตามคำขอ
การใช้งานทั่วไป
สายเคเบิลสถาปัตยกรรมและโครงสร้าง
สายไฟติดผนังม่าน ราวกระจกที่รองรับจุด- ราวบันได ราวสะพาน โครงสร้างแขวน ฯลฯ ซึ่งทั้งคู่รับแรงดึงและใช้เพื่อการตกแต่ง
01
วิศวกรรมภูมิทัศน์และสวน
แนวค้ำต้นไม้ เชือกนำทางเถาวัลย์ เชือกราวสำหรับสะพานภูมิทัศน์ ลวดตาข่ายโครงตาข่าย ฯลฯ ซึ่งผสมผสานความแข็งแกร่งเข้ากับความสวยงามตามธรรมชาติ
02
พื้นที่ทางทะเลและท่าเรือทั่วไป
เหมาะสำหรับจอดเรือและเชือกกั้นในทะเลสาบ แม่น้ำ หรือสภาพแวดล้อมที่ไม่มีหมอก-เกลือสูง- (แนะนำให้ตรวจสอบเป็นประจำในสภาพแวดล้อมน้ำทะเลที่มีความเค็มสูง-)
03
เกษตรกรรมและการเลี้ยงปศุสัตว์
เสาเรือนกระจก รั้วปศุสัตว์ แนวบังตาเถาองุ่น ที่รองรับไม้ผล ฯลฯ ให้ความทนทานต่อสภาพอากาศที่ดีเยี่ยมและลดความถี่ในการบำรุงรักษา
04
การใช้งานทางอุตสาหกรรมและอุปกรณ์
สลิงยก สายดึง เชือกนิรภัย สายรัดอุปกรณ์- และอื่นๆ เหมาะสำหรับโครงสร้างรับแรงดึง-ที่ไม่โค้งงอบ่อย
05
ข้อควรระวัง
- หลีกเลี่ยงการดัดงอซ้ำๆ:ลวดสลิงขนาด 1x19 มีความยืดหยุ่นต่ำ และไม่เหมาะกับระบบรอกหรือการใช้งานที่ต้องมีการงอบ่อยครั้ง หากจำเป็นต้องดัดงอ ให้พิจารณาใช้โครงสร้างขนาด 7x7 หรือ 7x19

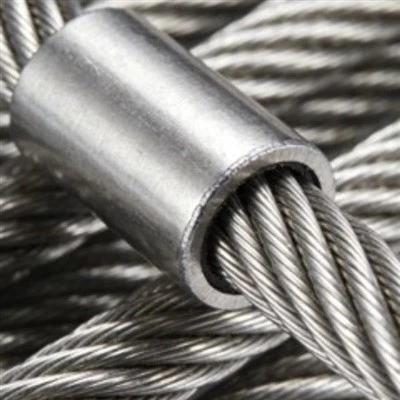

- ให้ความสนใจกับวิธีการตรึงปลาย:เราขอแนะนำให้ใช้ตัวเชื่อมต่อแบบกด-พอดี ข้อต่อแบบหล่อ หรือตัวเชื่อมต่อแบบลิ่ม- เพื่อหลีกเลี่ยงการแตกหักเฉพาะที่ซึ่งเกิดจากการรวมตัวของความเครียดจากที่หนีบเชือกทั่วไป
- การตรวจสอบปกติ:แม้ว่าเหล็กสแตนเลส 304 จะต้านทานการกัดกร่อนได้ดีภายใต้สภาวะปกติ แต่เรายังคงแนะนำให้ตรวจสอบจุดสนิมหรือการสึกหรอในสภาพแวดล้อมที่มีเกลือสูง - สูง หรือเป็นกรด/ด่างเป็นประจำ
วิธีการติดต่อเรา
หากคุณกำลังมองหาลวดสลิงสเตนเลสที่เชื่อถือได้ ทนทาน และมีมิติมั่นคงสำหรับราวกันตก ลวดสลิง สิ่งค้ำยันทางการเกษตร หรือการยึดโครงสร้าง ลวดสลิงสเตนเลสขนาด 1x19 304 ถือเป็นตัวเลือกที่ผ่านการทดสอบตามเวลา- โปรดส่งข้อกำหนดทางเทคนิคของคุณมาให้เราได้เลย แล้วเราจะแนะนำข้อกำหนดที่เหมาะสมที่สุดโดยพิจารณาจากการใช้งานเฉพาะของคุณ
เมทริกซ์ข้อกำหนดทางเทคนิคของเหล็กกล้าไร้สนิม AISI 316 -
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| เกรดวัสดุ | เอไอเอส 316 / 316L (EN 1.4401 / 1.4404) |
| องค์ประกอบทางเคมี | C น้อยกว่าหรือเท่ากับ 0.08% (316) / น้อยกว่าหรือเท่ากับ 0.03% (316L), Cr 16-18%, Ni 10-14%, Mo 2-3% |
| เส้นผ่านศูนย์กลางที่มีจำหน่าย | 1.0 มม. - 20.0 มม. (เส้นผ่านศูนย์กลางกำหนดเองได้) |
| การก่อสร้าง | 1×19 (1+6+12), 7×7, 7×19, 7×37 |
| ความต้านแรงดึง | 1,570 - 1,960 นิวตัน/มม.² (เกรด 1570 / 1770 / 1960) |
| พื้นผิวเสร็จสิ้น | สดใส (ดอง), ขัดด้วยไฟฟ้า (EP), เคลือบ PVC/PA12 |
| มาตรฐานการปฏิบัติตาม | ISO 2408:2017, DIN EN 12385-4, ASTM A492, บี 302-6 |
| การทดสอบสเปรย์เกลือ | มากกว่าหรือเท่ากับ 1,000 ชั่วโมง (ASTM B117) - ไม่มีสนิมแดงบนชิ้นงานเกรด 316 |
| อุณหภูมิในการทำงาน | -196 องศาถึง +400 องศา (อุณหภูมิเย็นถึงอุณหภูมิที่สูงขึ้น) |
| การรับรอง | มีใบรับรองการทดสอบโรงงาน (EN 10204 3.1) มีการตรวจสอบโดยบุคคลที่สาม- |
| บรรจุภัณฑ์ | รอกไม้ / รอกเหล็ก / คอยล์ - บรรจุภัณฑ์ส่งออกที่เหมาะกับการเดินเรือ |
ข้อมูลจำเพาะทั้งหมดได้รับการสนับสนุนจากรายงานการทดสอบจากโรงงานของ Solite และ-การทดสอบสเปรย์เกลือภายในองค์กรตามมาตรฐาน ASTM B117 ใบรับรองวัสดุ AISI 316/316L (EN 10204 3.1) มีให้บริการตามคำขอ
